Dettagli:
|
| Parola chiave: | Scaffale di pulizia a flusso laminare | Materiale: | Pannello sandwich al magnesio |
|---|---|---|---|
| Video di ispezione in uscita: | Fornito | Rapporto di prova della macchina: | Fornito |
| Servizio post-vendita fornito: | Supporto online | ||
| Evidenziare: | stanza pulita di flusso laminare 30m2,Stanza pulita di flusso laminare della classe 100,locali senza polvere portatili del softwall 30m2 |
||

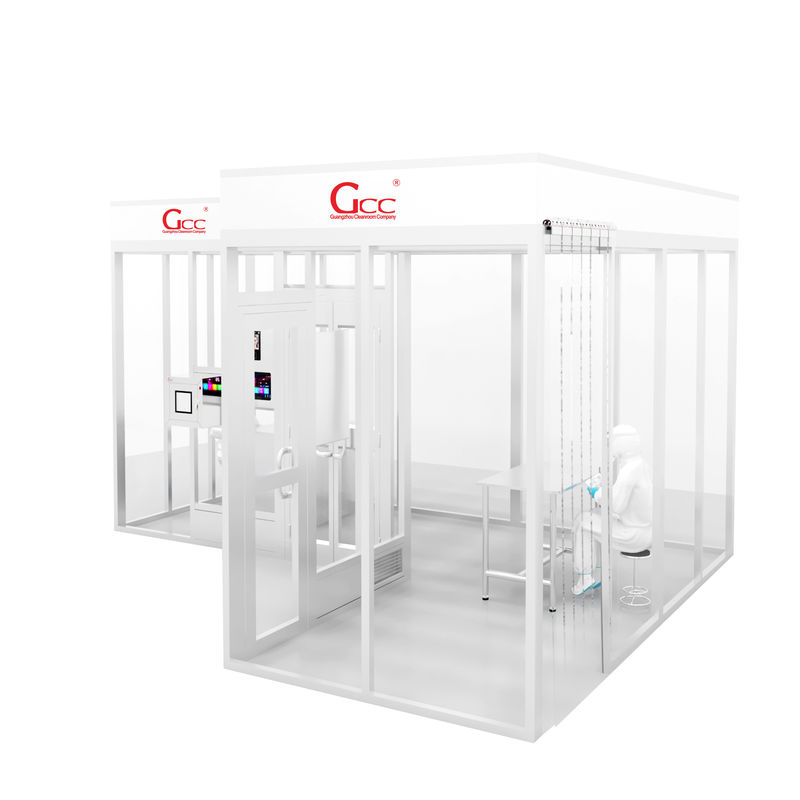

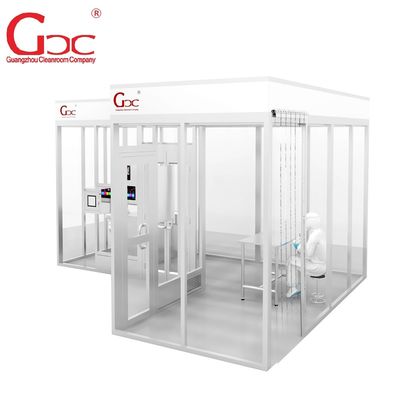

Il GCC ha cambiato il concetto di progetto tradizionale della cabina pulita, unità mini-pulita per prendere il concetto di progettazione modulare di integrazione, questa architettura è simile alla forma di SMIF, ha varietà di area pulita indipendente, la sola differenza è che la trasmissione non è effettuata dal braccio di collegamento, ma per funzionare in una stanza pulita chiusa. Ha il sistema indipendente di aria di ritorno e del condizionamento d'aria. Il vantaggio di questa forma è gioco elastico facile, costi di costruzione, rispetto alla stanza civile tradizionale di purificazione della costruzione, il costo notevolmente è ridotto.
Livello di pulizia polverizzata dispersa nell'aria in locali senza polvere prefabbricati
|
Livello |
Particles/m3 massimo |
Equivalente |
|||||
|
|
μm ≥0.1 |
μm ≥0.2 |
μm ≥0.3 |
μm ≥0.5 |
μm ≥1 |
μm ≥5 |
|
|
Iso 1 |
10b |
d |
d |
d |
d |
e |
|
|
Iso 2 |
100 |
24b |
10b |
d |
d |
e |
|
|
Iso 3 |
1000 |
237 |
102 |
35b |
d |
e |
Classe 1 |
|
Iso 4 |
10000 |
2370 |
1020 |
352 |
83b |
e |
Classe 10 |
|
Iso 5 |
100000 |
23700 |
10200 |
3520 |
832 |
d, e, f |
Classe 100 |
|
Iso 6 |
1000000 |
237000 |
102000 |
35200 |
8320 |
293 |
Classe 1.000 |
|
Iso 7 |
c |
c |
c |
352000 |
83200 |
2930 |
Classe 10.000 |
|
Iso 8 |
c |
c |
c |
3520000 |
832000 |
29300 |
Classe 100.000 |
|
Iso 9 |
c |
c |
c |
35200000 |
8320000 |
293000 |
Aria della stanza |
Tabella di specificazione
|
Area |
15㎡ |
30㎡ |
50㎡ |
100㎡ |
|
Materiale |
Struttura di alluminio/piatto d'acciaio bollente/finestra di vetro lnsulating |
|||
|
Classe di FFU 1-100 |
12pcs |
24pcs |
48pcs |
96pcs |
|
FFU class-1K |
3pcs |
6pcs |
9pcs |
18pcs |
|
FFU class-10K |
2pcs |
4pcs |
6pcs |
12pcs |
|
Velocità (m/s) |
0.45m/s ±20% |
0.45m/s ±20% |
||
|
Temperatura (facoltativa) |
18-28°C |
|||
|
Umidità (opiional) |
50-70% |
50-70% |
||
|
Illuminazione |
400-800LUX |
|||
|
Potere |
2.4-7kw |
4.8-10kw |
9.6-19kw |
19.2-30kw |
Applicazione
La tettoia pulita di flusso laminare del GCC è usata per la ricerca dell'officina il di più alto livello del livello di purificazione, quali l'area di lavoro della catena di montaggio e l'area di montaggio dei prodotti di alta precisione.
